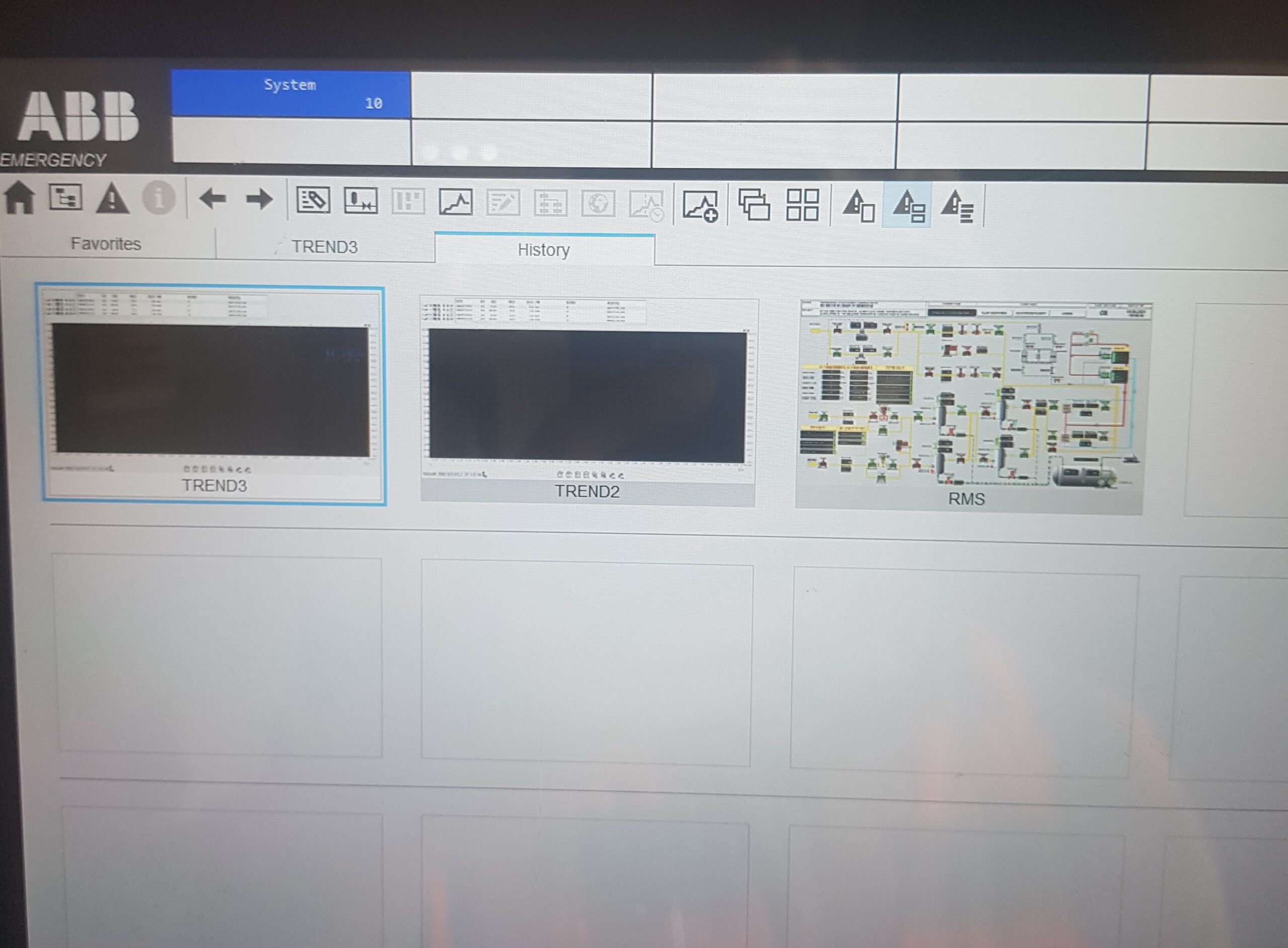

Doğalgaz basıncının işletme ihtiyaçlarına göre regüle edildiği ve ölçüldüğü istasyonlara RMS (Regulating Metering Station) denir. Firmamız bu tesislerde yer alan otomasyon ve güvenlik sistemlerinin kurulumu için ABB Freelance 2019 Platformu ve S800 IO ailesi ile yurt içi ve yurt dışında yer alan tüm tesislere güçlü çözümler sağlamıştır.
Sistemin ana bileşenleri; 2 adet yedekli ABB AC900F DCS controller, yedekli uzak IO modülleri, Elster FC1 Model Akış Bilgisayarı, ABB NGC 8206 marka Gaz Kromotografisi ve transmitter ekipmanlarından oluşmaktadır.

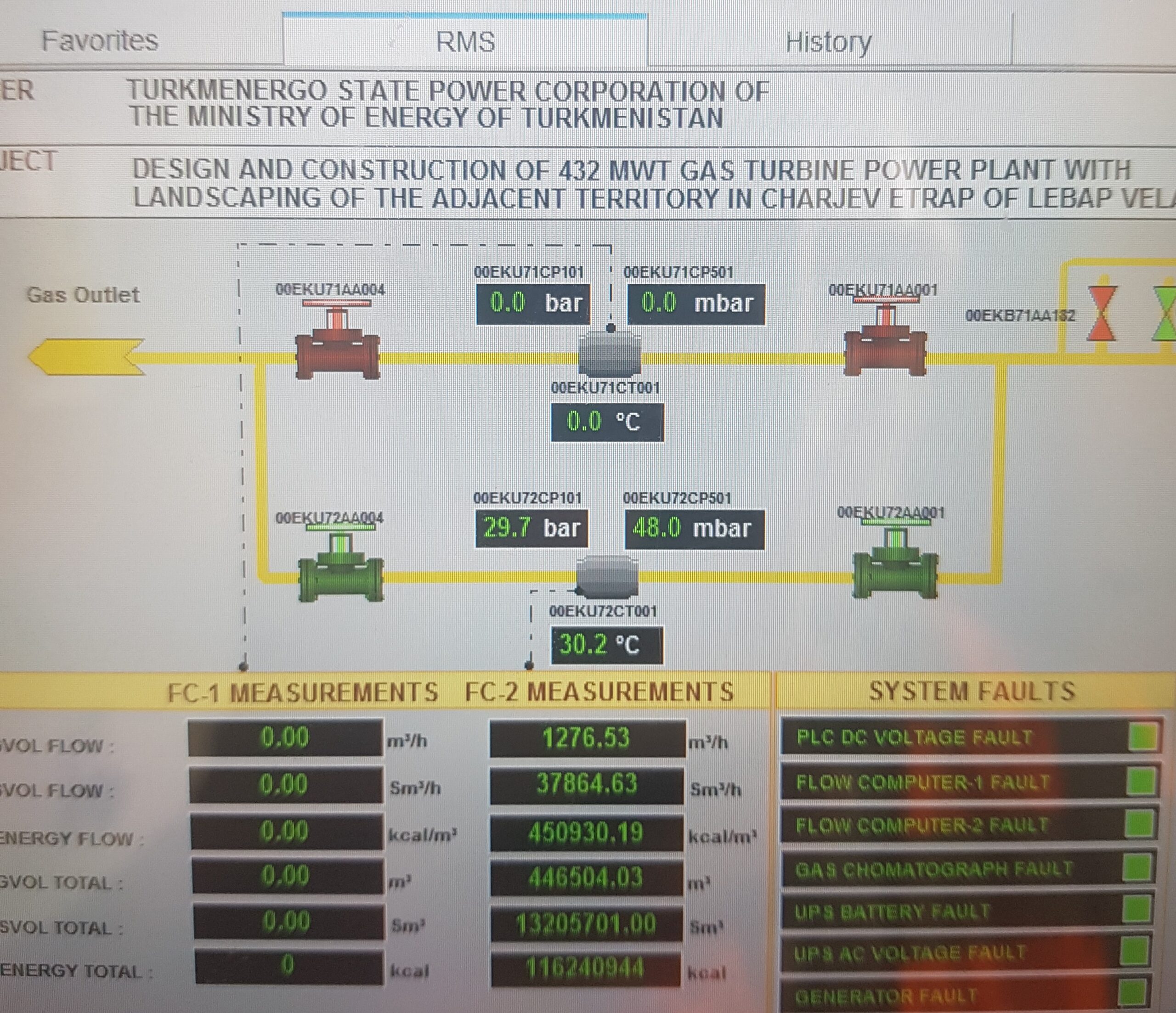

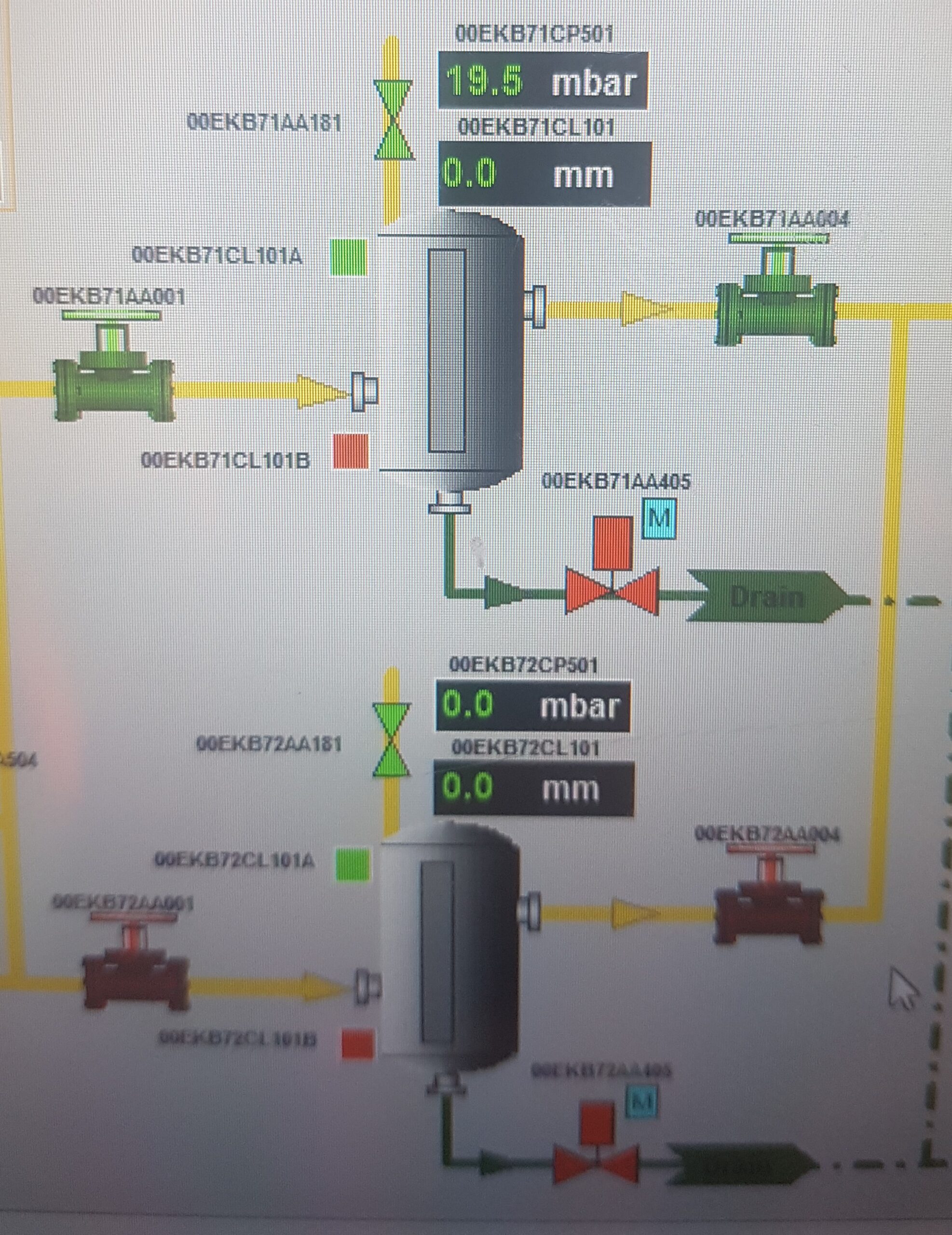

Akış bilgisayarı, tüm verieleri DCS’e Modbus protokolüğle aktarmaktadır. Her gaz dedektöründe, gaz bileşeni yüzdelik olarak kaydedilip, görünmektedir. Gaz dedektörü verileri DCS’e gönderdikten sonra DCS bu gelen verileri akış bilgisayarına (FC) iletilmiştir.

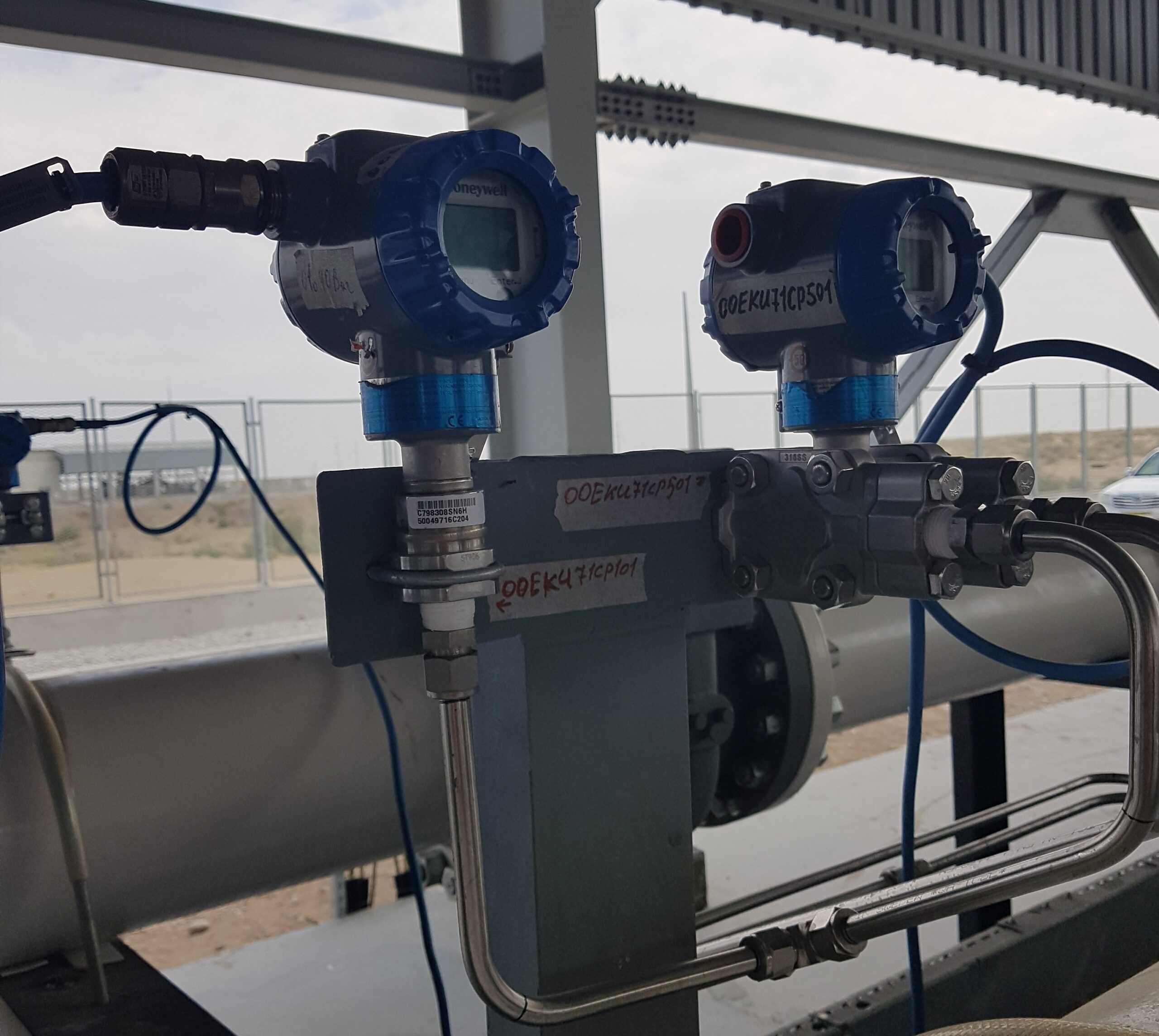

Sistem için, Basınç, Diferansiyel Basıç ve Seviye transmitteri olarak üç adet transmitter bulunmaktadır. Bu ölçülen veriler, HART ve 4-20mA analog sinyaller aracılığıyla gönderilmiştir.

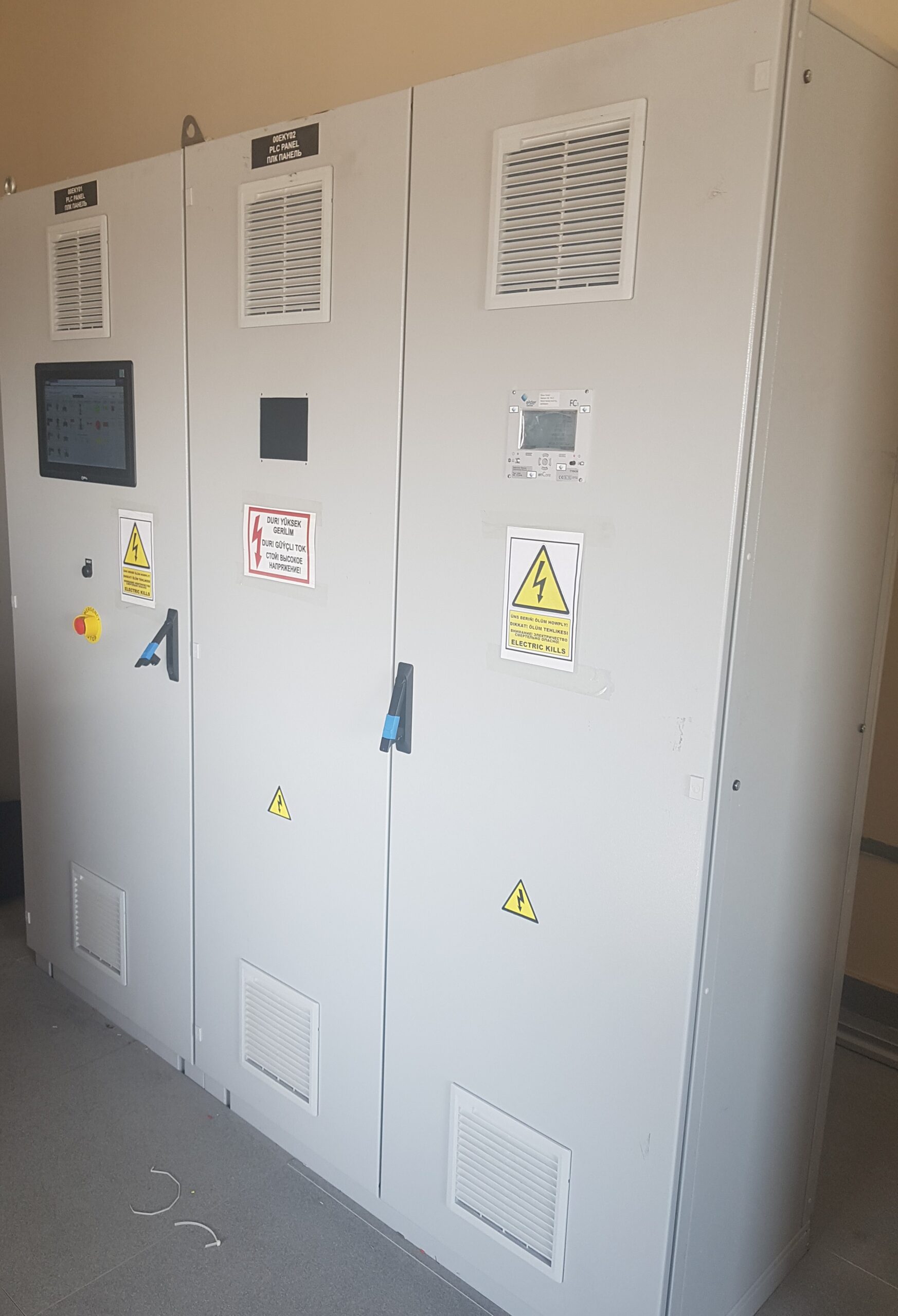

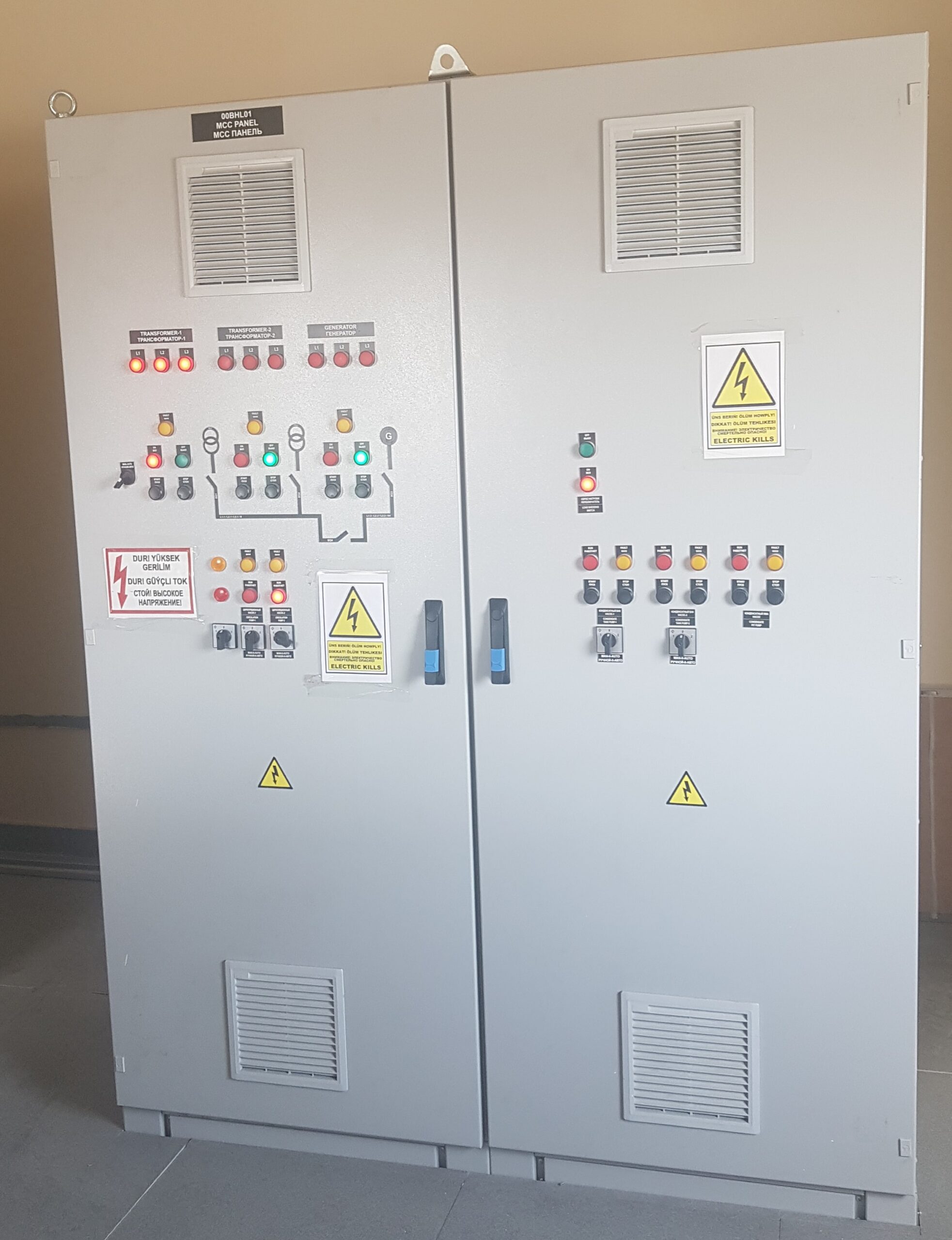

MCC Panosu, AGRS’deki tüm ekipmanlara ana enerjiyi dağıtan elektrik panosu olarak imal edilmiştir. Ayrıca, UPS DB Panosu, sistemlerdeki kritik yük enerjilerini dağıtığı için, özellikle PLC Panel, Yangın Alarm Sistemi ve CCTV sistemlerinin enerjileri bu panelde dağıtılmıştır. Dosyalanan tüm enstrüman kabloları önce sahada bulunan 13 adet Buat kutularına gelip, ardından PLC Paneline gidecek şekilde ayarlanmıştır. Bu kutular, kablolama sistemlerinin kolayca kontrol edilmesine yardımcı olmuştur.
