ABB Freelance Platformu ile geliştirilmiş ve S800 IO ailesi desteklenmiş otomasyon uygulamasıdır. 3. Parti sistemler ile OPC ve Modbus haberleşme protokolleri vasıtasıyla haberleşilmektedir.
DCS’ye kablolu sinyaller için PLC kabinindeki terminal blokları kullanılmıştır. PLC ve DCS arasında iletişim ile bağlantı için konnectör tipi FC olan fiber optik patch paneller ile sağlanmıştır. Akış bilgisayarı için patch panel – PLC haberleşme protokolü Modbus TCP-IP olarak kullanılmıştır.
RS-232/485 MODBUS RTU iletişim portuna sahip Akış ölçerler ile teşhis ölçümleri sağlamış ve akış bilgisayarına entegre edilmiştir. PLC’den DCS’ye MODBUS TCP-IP protokolü ile haberleşmektedir.

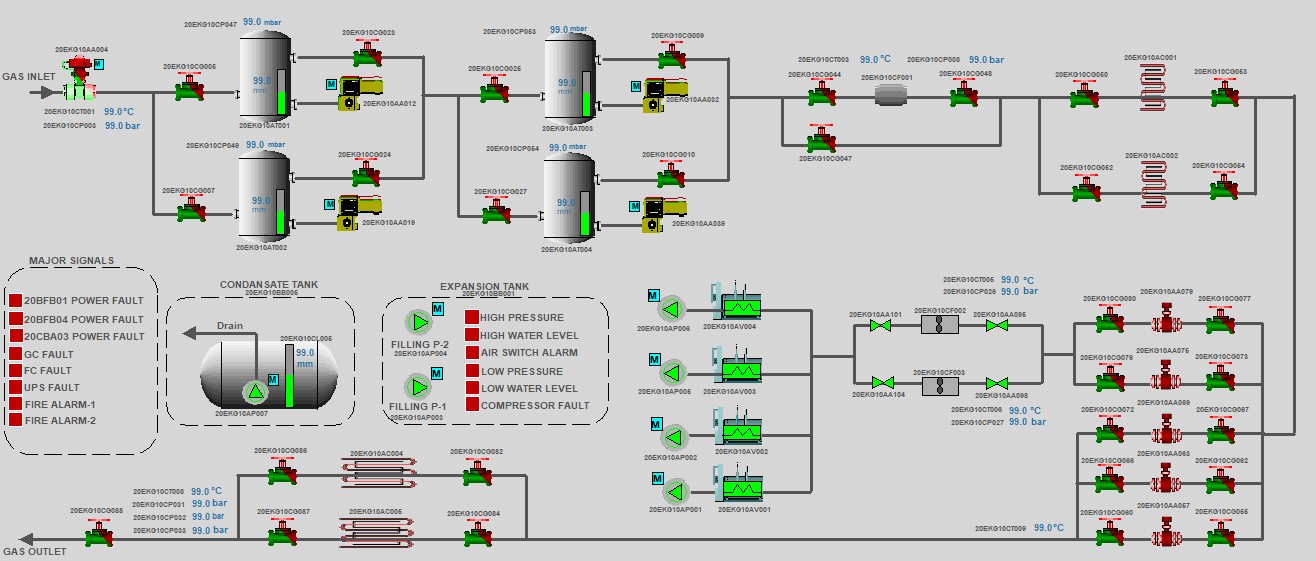

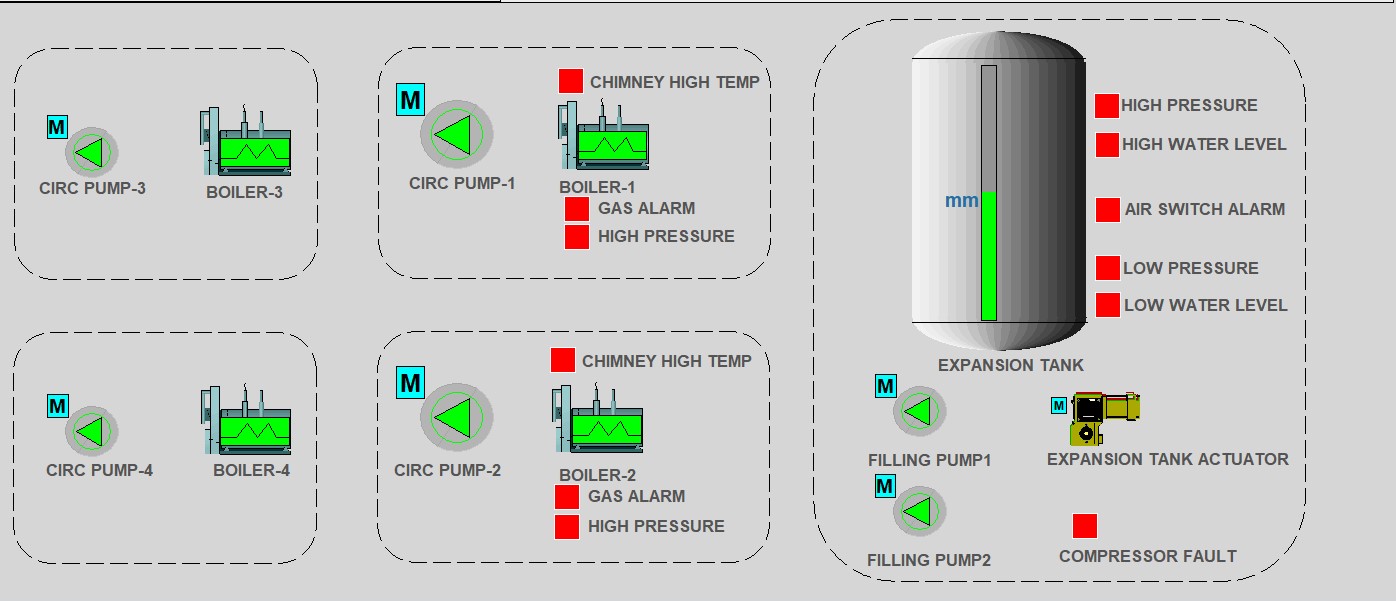

Tesis ekipmanının kontrolü ve denetimi için bir PLC ve HMI kullanılıp, çalıştırma, ayarlama, otomasyon, ölçme ve gerekli izleme komutları ekipmanı kontrol edip, operasyonun otomatik, yarı otomatik veya gerekirse tamamen manuel olarak kontrolü sağlanmıştır.
