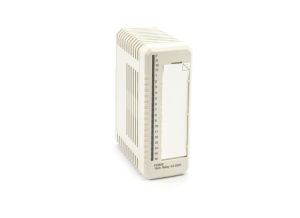

DO828, S800 G/Ç için 16 kanallı 125V d.c. / 250V a.c. röle çıkış modülüdür. Maksimum çıkış gerilimi 125V d.c. / 250V a.c. ve maksimum sürekli çıkış akımı 2A’dir. Tüm çıkışlar tek tek izole edilmiştir.
Her çıkış kanalı optik izolasyon bariyeri, çıkış durumu gösterge LED’i, röle sürücüsü, röle ve EMC koruma bileşenlerinden oluşur.
Röle besleme voltajı denetimi, ModülVeri Yolu üzerinden dağıtılan 12 V’den türetilir ve voltaj kaybolduğunda bir hata sinyali verir ve Uyarı LED’i yanar. Hata sinyali, ModülVeri Yolu üzerinden okunabilir. Bu denetim, bir parametre ile etkinleştirilebilir/devre dışı bırakılabilir.
Özellikler ve Faydalar
– 16 kanallı 125V d.c. / 250V a.c. röle çıkışları – 16 izole edilmiş kanal – Çıkış durumu göstergeleri – OSP, hata tespiti durumunda çıkışları önceden belirlenmiş duruma getirir.
Article number
3BSE069055R1
Type
Digital Output
Signal specification
125 V d.c. / 250 V a.c., (5 – 125 V d.c. / 5 – 250 V a.c.), 2 A
