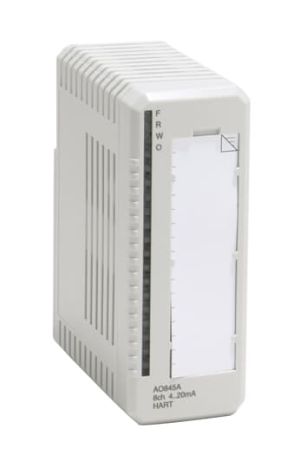

The AO845/AO845A Analog Output Module for single or redundant applications has 8 unipolar analog output channels. The module performs self-diagnostic cyclically. Module diagnostics include:
– Dışsal Kanal Hatası rapor edilir (yalnızca aktif kanallarda rapor edilir) eğer süreç güç kaynağı, çıkış devresine voltaj sağlamak için yetersizse veya çıkış akımı, çıkış belirtilen değerinden azsa ve çıkış belirtilen değeri > 1 mA (açık devre durumu).
– Dahili Kanal Hatası rapor edilir eğer çıkış devresi doğru akım değerini sağlayamazsa. Yedekli bir çiftte, modül ModuleBus ana bilgisayar tarafından hata durumuna komuta edilecektir.
– Modül Hatası rapor edilir Çıkış Transistör Hatası, Kısa Devre, Checksum Hatası, Dahili Güç Kaynağı Hatası, Durum Bağlantı Hatası, Gözetmen veya Yanlış OSP davranışı durumunda.
