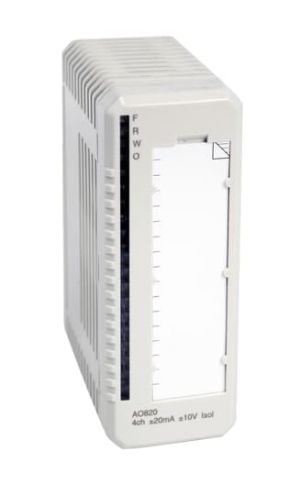

AO820 Analog Çıkış Modülü, 4 bipolar analog çıkış kanalına sahiptir. Her kanal için akım veya gerilim çıkışı seçilebilir. Gerilim ve akım çıkışları için ayrı terminaller bulunur ve çıkışların doğru şekilde bağlanması kullanıcıya aittir. Akım veya gerilim kanalı yapılandırması arasındaki tek fark, yazılım ayarlarındadır.
A/D dönüştürücülere iletişimi denetlemek için çıkış verileri geri okunur ve doğrulanır. Açık devre teşhisleri sürekli olarak okunur. Süreç gerilimi denetimi girişi, gerilim kaybolduğunda kanal hata sinyalleri verir. Hata sinyali, Modül Yolu üzerinden okunabilir.
Özellikler ve Faydalar
– -20 mA…+20 mA, 0…20 mA, 4…20 mA veya -10 V…+10 V, 0…10 V, 2…10 V çıkışlar için 4 kanal – Kanallar tek tek galvanik olarak izole edilmiştir – Hata tespiti durumunda OSP çıkışları önceden belirlenmiş duruma getirir.
