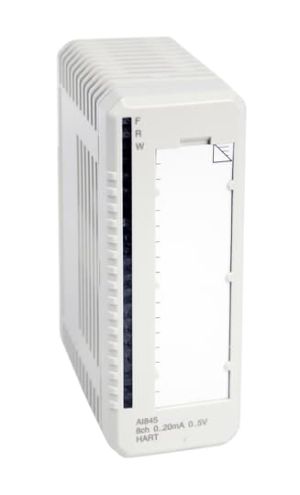

AI845 Analog Giriş Modülü, tekli veya yedekli uygulamalar için kullanılır. Modülde 8 kanal bulunmaktadır. MTU TU844 veya TU845 kullanıldığında her kanal gerilim veya akım girişi olabilir; diğer MTU’lar kullanıldığında ise tüm kanallar gerilim veya akım girişlerine dönüşür.
Gerilim ve akım girişi, en az 11 V d.c. aşırı gerilime veya düşük gerilime dayanıklıdır. Gerilim girişi için giriş direnci 10 M ohm’dan büyüktür ve akım girişi için giriş direnci 250 ohm’dir.
Modül, harici HART uyumlu verici kaynağını her kanala dağıtır. Bu, kaynağın 2 tel veya 3 tel vericilere dağıtılması için basit bir bağlantı ekler. Verici gücü denetlenir ve akım sınırlıdır.
Özellikler ve Faydalar
– 8 kanal, 0…20 mA, 4…20 mA, 0…5 V veya 1…5 V d.c. tek uçlu unipolar girişler – Tekli veya yedekli çalışma – Toplamda 8 kanaldan oluşan bir grup, topraktan izole edilmiş – 12 Bit çözünürlük – Her kanal için akım sınırlı verici kaynağı – Gelişmiş entegre teşhis özellikleri – HART geçişli iletişim
