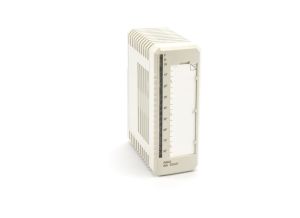

AI843 Termokupl/mV Giriş Modülü, Termokupl/mV ölçümleri için 8 diferansiyel giriş kanalı sağlar. Her kanal için yapılandırılabilen ölçüm aralıkları şunlardır: -30 mV ila +75 mV doğrusal veya B, C, E, J, K, L, N, R, S, T ve U TC Türleri. Ayrı bir Pt100 kanalı, “Soğuk Bağlantı” (ortam) sıcaklık ölçümleri için kullanılır ve bu nedenle Ch. 1…8 için CJ-kanalı olarak görev yapar.
Bağlantı noktalarındaki sıcaklık, MTU vidalı terminallerinde yerel olarak veya cihazdan uzak bir bağlantı biriminde ölçülebilir. Alternatif olarak, modül için sabit bir bağlantı sıcaklığı kullanıcı tarafından (parametre olarak) veya uygulama tarafından belirlenebilir.
Özellikler ve Faydalar
– Termokupl/mV için 8 diferansiyel giriş kanalı – Tekli veya yedekli işletim – Ayrı bir kanal, CJ-kanalı olarak kullanılır (4-tel Pt100 RTD) – B, C, E, J, K, L, N, R, S, T ve U gibi çeşitli termokupl özellikleri – 16 Bit çözünürlük (A/D dönüştürücü) – Girişler tel kopması açık devre durumu için izlenir.
Article number
3BSE028925R1
Type
Analog Input
Signal specification
-30..75 mVlinear, TC types B, C, E, J, K, L, N, R, S, T and U
