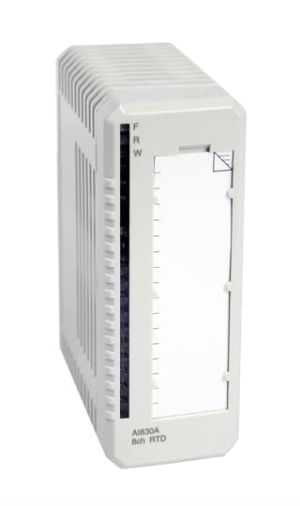

AI830/AI830A RTD Giriş Modülü, 3 telli bağlantılarla sıcaklık ölçümü için 8 kanala sahiptir ve dirençli elementler (RTD’ler) kullanır. Tüm RTD’lerin topraktan izole edilmesi gerekmektedir.
AI830/AI830A, Pt100, Cu10, Ni100, Ni120 veya dirençli sensörlerle kullanılabilir. Sıcaklık değerlerinin doğrusallaştırılması ve Santigrat veya Fahrenheit’a dönüştürülmesi modül üzerinde gerçekleştirilir.
Her kanal ayrı ayrı yapılandırılabilir. MainsFreq parametresi, şebeke frekansı filtresi döngü süresini ayarlamak için kullanılır. Bu, belirtilen frekansta (50 Hz veya 60 Hz) bir çukur filtre sağlar.
Özellikler ve Faydalar
– RTD (Pt100, Cu10, Ni100 ve Ni120 ve direnç) girişleri için 8 kanal. – RTD’lerle 3 tel bağlantı. – 14 Bit çözünürlük. – Girişler tel kopması, kısa devre ve bir girişin toprağa bağlı olup olmadığı açısından izlenir.
Article number
3BSE040662R1
Type
Analog Input
Signal specification
3-wire RTD: Pt100, Cu10, NI100, Ni120 and resistive potentiometer
Number of channels
8
Signal type
See table in S800 Modules and Termination Units, 3BSE020924
