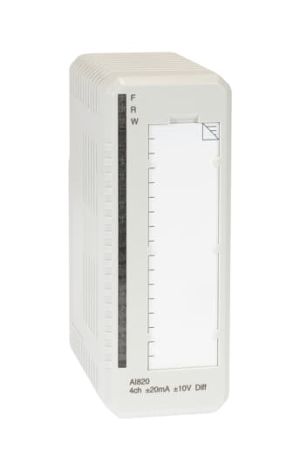

AI820 Analog Giriş Modülü, 4 diferansiyel, bipolar akım/gerilim girişine sahiptir. Her kanal, ya bir gerilim ya da akım girişi olabilir. Akım girişleri, kazara maksimum normal mod 30 V DC bağlantısını kaldırabilir. Akım girişi devresini tehlikeli giriş seviyelerine karşı korumak için, yani kazara bir 24 V kaynağı bağlanırsa, 250W akım hisse dirençlerinin direnç derecelendirmesi yaklaşık 5 Watt’tır. Bu sadece bir kanalı geçici olarak korumak içindir.
Modül, harici verici beslemesini her kanala dağıtır. Bu, beslemeyi harici 2 tel vericilere dağıtmak için basit bir bağlantı ekler (uzatılmış MTU’larla). Verici güç terminallerinde akım sınırlaması yoktur.
Tüm 4 kanal, bir grupta ModuleBus’tan izole edilmiştir. Giriş aşamalarına güç, ModuleBus üzerindeki 24 V’den dönüştürülür.
Özellikler ve Faydalar
– -20…+20 mA, 0…20 mA, 4…20 mA, -10…+10 V, 0…10 V, 2…10 V, -5…+5 V, 0…5 V, 1…5 V d.c. için 4 kanal, bipolar diferansiyel girişler – Topraktan izole edilmiş 4 kanallı bir grup – İşaret eklenmiş 14 Bit çözünürlük – Giriş şunt dirençleri PTC direnci ile 30 V’a kadar korunmuştur – Giriş HART iletişimini kaldırır
