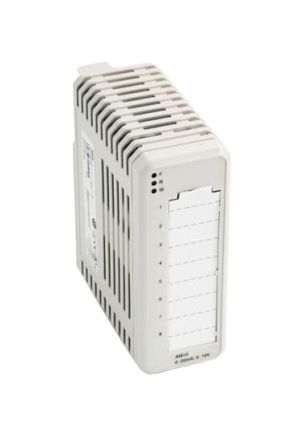

AI810 Analog Giriş Modülü, 8 kanala sahiptir. Her kanal, ya bir gerilim ya da akım girişi olabilir. Akım girişi, en az 30 V DC’ye kadar olan verici beslemesine kısa devre yapılmasını zarar vermeden işleyebilir. Akım sınırlaması bir PTC direnci ile gerçekleştirilir. Akım girişinin giriş direnci 250 ohm’dur, PTC dahil.
Gerilim girişi, en az 30 V DC’ye kadar olan bir aşırı gerilim veya düşük gerilimi kaldırabilir. Giriş direnci 290k ohm’dur. Verici beslemesi L1+, L1- ve/veya L2+, L2- ile bağlanabilir.
Özellikler ve Faydalar
– 0…20 mA, 4…20 mA, 0…10 V veya 2…10 V d.c. için 8 kanal, tek uçlu unipolar girişler – Topraktan izole edilmiş 8 kanallı bir grup – 12 bit çözünürlük – PTC direnci tarafından 30 V’a kadar korunan giriş şunt dirençleri – Analog girişler, ZP veya +24 V’ye kısa devre güvenliği sağlar – Giriş HART iletişimini kaldırır.
