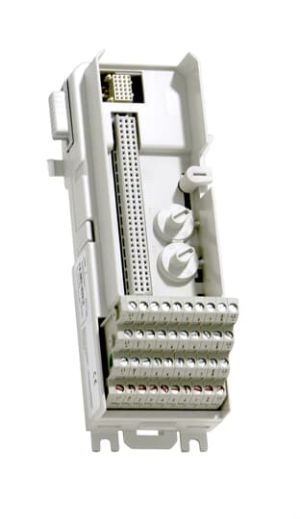

TU818, S800 I/O için 32 kanallı 50 V kompakt bir modül terminasyon ünitesidir (MTU). MTU, alan bağlantılarını I/O modüllerine bağlamak için kullanılan pasif bir ünitedir. Ayrıca ModuleBus’un bir kısmını içerir.
MTU, ModuleBus’u I/O modülüne ve bir sonraki MTU’ya dağıtır. Ayrıca çıkış pozisyon sinyallerini bir sonraki MTU’ya kaydırarak I/O modülüne doğru adresi üretir.
MTU’yu farklı I/O modüllerine göre yapılandırmak için iki mekanik anahtar kullanılır. Bu sadece mekanik bir yapılandırmadır ve MTU veya I/O modülünün işlevselliğini etkilemez. Her anahtar altı pozisyona sahiptir, bu da toplamda 36 farklı yapılandırma sağlar.
Özellikler ve Faydalar
Tek telli veya iki telli (I/O modül tipine bağlı olarak) bağlantılar kullanarak I/O modüllerinin kompakt kurulumu.
En fazla 32 kanal alan sinyali ve işlem gücü bağlantısı.
ModuleBus ve I/O modülleriyle bağlantılar.
Mekanik anahtar, yanlış I/O modülünün takılmasını engeller.
