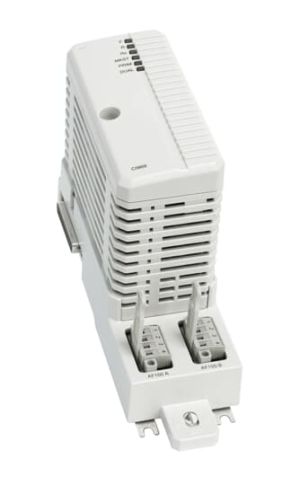

CI869, AF 100 alan otobüsüne çift sarmal (TWP) aracılığıyla bağlanan bir AC 800M iletişim arayüzüdür. CI869 genişletme ünitesi, CEX-Bus mantığı, bir iletişim ünitesi ve gereken voltajı +24 V kaynağından CEX-Bus üzerinden sağlayan bir DC/DC dönüştürücü içerir. CI869 hem yedekli kablolar hem de yedekli iletişim arabirimleri için yapılandırılabilir.
AC 800M denetleyicisine bağlı olan CI869 iletişim arayüzü, AF 100 üzerinden diğer AC 800M, AC 160 veya bir bağlantı sunucusuna bağlantı sağlar. CI869 iletişim arayüzüne sahip bir AC 800M denetleyicisi, diğer AF 100 istasyonları/cihazlarından veri alarak bir AF 100 istasyonu gibi davranır. CI869’da entegre sarmal çift modemler bulunur. CI869 ayrıca bir AC 800M Yüksek Bütünlük sistemde de kullanılabilir.
Özellikler ve Faydalar
AC 100 OPC Sunucusu, Bağlantı Sunucusu’nda çalışır ve AC 100 OPC Sunucusu ile aynı düğümde kurulu olan AF 100 donanım arayüzü CI527A’yı gerektirir.
Diğer uçta, AC 800M denetleyici ağına bağlanmak için CI869 kullanılır.
Advant Fieldbus 100 yedekliliği, iki CI869’un kullanılmasıyla desteklenir.
