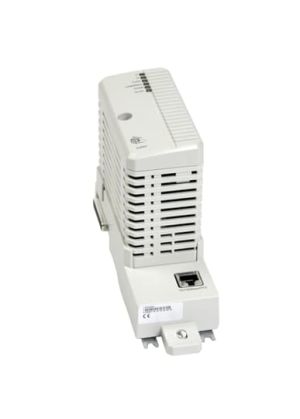

Eğer AC 800M denetleyicisinde FF süreç değişkenlerine erişim gerekiyorsa, HSE alt ağı ile denetleyici arasındaki bağlantı, CI860 – İletişim Arayüzü FOUNDATION Fieldbus HSE ile kurulur.
Sonrasında FOUNDATION Fieldbus HSE’deki süreç verilerine AC 800M denetleyicilerindeki IEC 61131 uygulamalarından erişilebilir. Bu amaçla, CI860 modülü FF sinyallerinin değer ve durum kısımlarını IEC 61131 uygulamasına haritalar ve tersi işlemi gerçekleştirir.
CI860, işlemci ünitesi tarafından CEX-Bus üzerinden beslenir ve bu nedenle ek harici bir güç kaynağı gerektirmez.
Özellikler ve Faydalar
CI860 yedek modda kullanılabilir.
Bir AC800 M’de yedek modda bir AC800 M’de 12 CI860 modülü de yerleştirilebilir ve her biri aynı veya ayrı bir FOUNDATION Fieldbus HSE alt ağına bağlanabilir.
ABB FOUNDATION Fieldbus Bağlantı Cihazı LD800HSE/LD 800HSE EX, HSE alt ağı ile dört ayrı H1 bağlantısı arasında bir ağ geçidi olarak görev yapar.
