INSUM’un AC 800M’e entegrasyonu, daha yüksek işlevsellik entegrasyonunu destekler, çoklu bağlantı yapılandırmalarını, şalt panosunda zaman dağıtımını ve zaman damgalama işlevlerini sağlar ve daha uzun iletişim mesafeleri için standart Ethernet teknolojisini kullanır. Bu çözümün hızı genellikle bir kapalı döngü için 500 ms’tir (bir motorun işleminden diğerine, kontrol yürütme döngü süresi 250 ms olarak kabul edilerek).

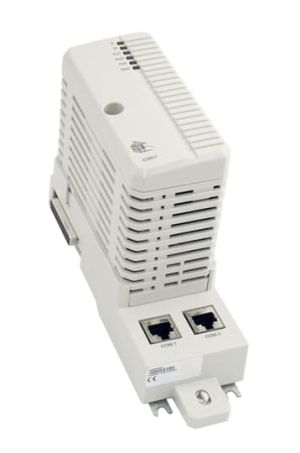

AC 800M denetleyicileri, INSUM İletişim Kütüphanesindeki işlev blokları aracılığıyla INSUM işlevlerine erişir. CI857, işlemci ünitesi tarafından CEX-Bus üzerinden beslenir ve bu nedenle ek harici bir güç kaynağı gerektirmez.
Özellikler ve Faydalar
AC 800M başına maksimum MCU (veya diğer INSUM cihazları) sayısı: – PM864 veya PM866 ile AC 800M başına 256 MCU (veya diğer INSUM cihazları). – PM861 ile AC 800M başına 128 MCU (veya diğer INSUM cihazları).
AC 800M başına maksimum 6 CI857.
CI857 başına maksimum 128 MCU (veya diğer INSUM cihazları).
CI857 başına maksimum 2 INSUM TCP/IP Ağı Geçidi.
INSUM TCP/IP ağı geçidi başına maksimum 128 INSUM cihazı.
INSUM TCP/IP ağı geçidi başına dört LonWorks alt ağı.
