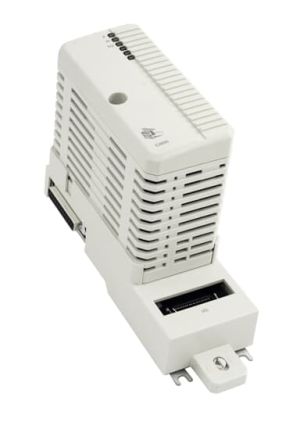

S100 I/O iletişimi, AC 800M’de, CEX-Bus’a bir baz tabakası aracılığıyla bağlanan CI856 iletişim arayüzü tarafından gerçekleştirilir. TP856 adlı baz tabakası, S100 I/O raflarındaki otobüs genişletici kartlara bağlanan bir şerit konektörüne sahiptir ve basit bir DIN rayına monte edilmiştir. Bir CI856’ya en fazla beş S100 I/O rafı bağlanabilir; her I/O rafı ise en fazla 20 I/O kartını barındırabilir.
CI856, işlemci ünitesi tarafından CEX-Bus üzerinden beslenir ve bu nedenle ek harici bir güç kaynağı gerektirmez.
Özellikler ve Faydalar
CI856 arayüzünün önemli bir faydası, mevcut ABB Master ve Advant OCS kurulumlarında terminasyonları ve saha kablolamalarını içeren mevcut I/O kurulumunun çoğunun yeniden kullanılabilme olanağıdır.
En fazla beş I/O rafında bulunan S100 I/O birimlerine tek bağlantı
Uyumsuz bileşenlerin montajını engellemek için kod kilitleme cihazı
