PROFIBUS DP, yüksek hızlı çok amaçlı bir veri yolu protokolüdür (en fazla 12Mbit/s) ve saha cihazları arasında bağlantı sağlar. Uzaktan I/O, sürücüler, düşük gerilimli elektrik ekipmanları ve denetleyiciler gibi cihazları birbirine bağlamak için kullanılır. PROFIBUS DP, AC 800M’ye CI854B iletişim arayüzü üzerinden bağlanabilir. CI854B, hat yedekliliğini gerçekleştirmek için iki PROFIBUS portuna sahiptir ve aynı zamanda PROFIBUS ana yedekliliğini destekler.
PROFIBUS-DP iletişiminde ana yedeklilik, iki CI854B iletişim arayüzü modülü kullanılarak desteklenir. Ana yedeklilik, CPU yedekliliği ve CEXbus yedekliliği (BC810) ile birleştirilebilir. Modüller, DIN rayına monte edilir ve S800 I/O sistemi ile doğrudan arayüz sağlar, ayrıca diğer I/O sistemleriyle de uyumludur; bu sistemler arasında tüm PROFIBUS DP/DP-V1 ve FOUNDATION Fieldbus yetkin sistemler bulunmaktadır.
PROFIBUS DP, iki en dış düğümde sonlandırılmalıdır. Bu genellikle, yerleşik sonlandırma olan konektörler kullanılarak yapılır. Doğru çalışan bir sonlandırmanın garanti edilmesi için konektörün takılması ve güç verilmesi gerekir.

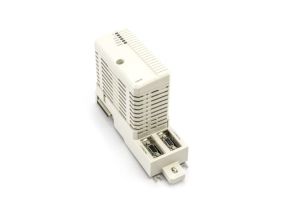

Paket içeriği: bir CI854BK01 İletişim Arayüzü ve bir TP854 Baz Tabakası.
(Sadece System 800xA 6.0.3.2, Compact Control Builder 6.0.0-2 ve sonrası ile uyumludur. Lütfen daha fazla bilgi için Ürün Güncellemesine bakınız.)
