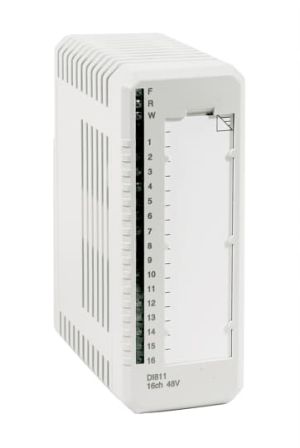

Bu modül, 16 dijital girişe sahiptir. Giriş sinyali voltaj aralığı 36 ila 60 volt DC’dir ve giriş akımı 48 V’de 4 mA’dır. Girişler, her biri sekiz kanallı ve her grupta birer tane olan voltaj denetimi girişi ile iki ayrı izole gruba bölünmüştür. Her giriş kanalı, akım sınırlama bileşenleri, EMC koruma bileşenleri, giriş durumu gösterme LED’leri ve optik izolasyon bariyeri içerir. Süreç voltaj denetimi girişi, gerilim kaybolursa kanal hata sinyalleri verir. Hata sinyali Modül Hattı üzerinden okunabilir.
Özellikler ve Faydalar
– 16 kanal, 48 V DC girişleri için akım çeken – Her biri 8 kanallı, gerilim denetimine sahip 2 izole grup – Giriş durumu göstergeleri
