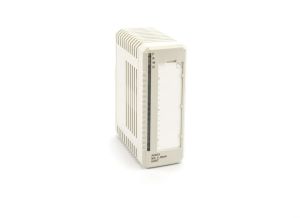

AO815 Analog Çıkış Modülü 8 tek kutuplu analog çıkış kanalına sahiptir. Modül, döngüsel olarak kendini teşhis eder. Modül teşhisleri şunları içerir:
– Dış Kanal Hatası (yalnızca etkin kanallarda raporlanır) işlem güç kaynağı, çıkış devresine sağlanan gerilimin çok düşük olması durumunda veya çıkış akımı ayarlanan değerden düşükse ve ayarlanan değer 1 mA’dan büyükse (açık devre).
– İç Kanal Hatası çıkış devresi doğru akım değerini veremiyorsa rapor edilir.
– Modül Hatası Çıkış Transistör Hatası, Kısa Devre, Checksum Hatası, İç Güç Kaynağı Hatası veya Bekçi Köpeği hatası durumunda rapor edilir.
Modülün HART geçiş işlevi bulunmaktadır. Yalnızca noktadan noktaya iletişim desteklenmektedir. HART iletişimi için kullanılan kanallarda çıkış filtresi etkinleştirilmelidir.
