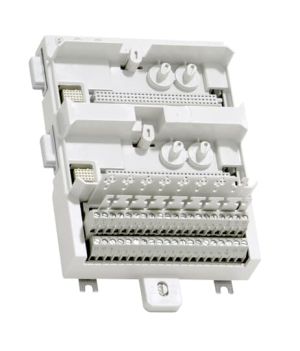

I/O MTUS – S800 I/O – TU845

TU845 MTU, en fazla 8 Giriş/Çıkış kanalına ve 2+2 işlem gerilimi bağlantısına sahip olabilir. Her kanalın iki I/O bağlantısı ve bir ZP bağlantısı bulunur. Giriş sinyalleri, bireysel şunt çubukları olan TY801 aracılığıyla bağlanır. Şunt çubuğu, gerilim ve akım girişi arasında seçim yapmak için kullanılır. Maksimum derecelendirilmiş gerilim 50 V ve maksimum derecelendirilmiş akım kanal başına 2 A’dır.
MTU, iki ModuleBus’u dağıtır; biri her bir I/O modülüne ve diğeri bir sonraki MTU’ya. Ayrıca, çıkış pozisyon sinyallerini bir sonraki MTU’ya doğru kaydırarak I/O modüllerine doğru adresi oluşturur. DIN rayına kilitleyen mekanik bir mandalı bulunur.
Farklı tipte I/O modülleri için MTU’nun yapılandırılması için dört mekanik anahtar kullanılır; her biri için ikisi. Bu sadece mekanik bir yapılandırmadır ve MTU’nun veya I/O modülünün işlevselliğini etkilemez. Her bir anahtar altı pozisyona sahiptir, bu da toplamda 36 farklı yapılandırma sağlar.

Özellikler ve Faydalar

  • 2 telli bağlantılar ve alan güç dağıtımı kullanılır.
  • En fazla 8 kanal için alan sinyalleri ve işlem güç bağlantıları sağlanır.
  • İki ModuleBus ve I/O modülleri için bağlantılar mevcuttur.
  • Mekanik anahtarlamalar yanlış I/O modülünün takılmasını engeller.
  • Topraklama için DIN rayına kilitleme cihazı bulunur.
  • DIN rayına montaj yapılabilir.
Makale numarası 3BSE021447R1
Türü Yedekli
Bağlantı Terminal bloğu
Kanal Sayısı 8
Voltaj 50V
Montaj Dikey
Montaj detayı 55 º (131 °F)
I/O  ile kullanın AI845, AI880, AI880A ve DP840
Proses bağlantıları 40 ila 8 I/O kanalı (kanal başına 2 terminal)
4 İşlem gücü
20 İşlem gücü (0 V)
Tek/yedek I/O Yedekli
