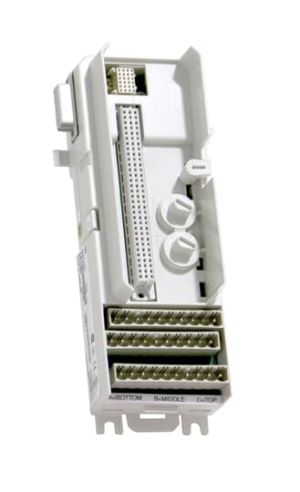

TU814V1 MTU’da en fazla 16 I/O kanalı ve iki işlem gerilimi bağlantısı bulunabilir. Maksimum dereceli gerilim 50 V ve maksimum dereceli akım kanal başına 2 A’dır.
TU814V1, saha sinyalleri ve işlem gücü bağlantıları için üç sıra krimp takma konektör içerir. MTU, saha kablolamasının I/O modülleriyle bağlantısı için kullanılan pasif bir ünitedir. Ayrıca Modül Otobüsünün bir kısmını içerir.
Farklı I/O modüllerinin MTU’nun yapılandırılması için iki mekanik anahtar kullanılır. Bu sadece mekanik bir yapılandırmadır ve MTU veya I/O modülünün işlevselliğini etkilemez. Her anahtar altı pozisyona sahiptir, bu da toplamda 36 farklı yapılandırma sağlar.
Özellikler ve Faydalar
16 kanal, akım kaynağı sağlayan 24 V DC girişler için
