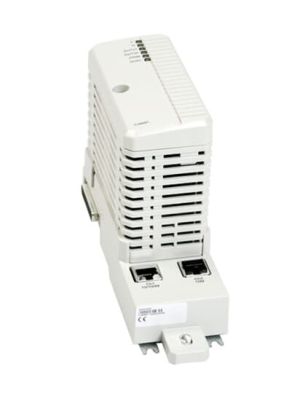

AC 800M Communication interfaces – CI868A

CI868A, AC 800M denetleyicisini IEC 61850 – Edition 2 standardı kullanarak harici Ethernet cihazlarına bağlamak için kullanılabilir. Bu, bir Alt İstasyon Otomasyonu standardı olduğundan, bu, Proses Otomasyonu ve Elektriksel Kontrolün aynı denetleyicide birleştirilmesine olanak tanır.
TP868 Baz Tabakası, iki adet RJ45 Ethernet konektörüne sahiptir, CH1 konektörü 10Mbps veya 100Mbps (Megabit/sn) kullanabilir. Baz tabakada, yanlış bir birim türünün TP867 Baz Tabakası üzerine kurulmasını engelleyen bir kod kilidi bulunur.
CI868 genişletme ünitesi, CEX-Bus mantığı, bir iletişim ünitesi ve uygun voltajları +24 V kaynaktan CEX-Bus üzerinden sağlayan bir DC/DC dönüştürücü içerir. Ethernet kablosu, Ethernet anahtarının üzerinden ana ağa bağlanmalıdır.
CI868A modülü, sadece System 800xA 6.0.3.3, 6.1.1 ve sonraki sürümlerle çalışır.

Özellikler ve Faydalar

  • CI868A, IEC 61850 standardı tarafından tanımlanan her iki protokol olan MMS (müşteri) ve GOOSE üzerinden iletişime izin verir.
  • CI868A başına maksimum 120 IED (GOOSE) ve 40 IED (MMS) izin verilir. Aynı modülde her iki protokolün kombinasyonu izin verilir. (40 IED/CI868A)
  • Bir AC 800M Denetleyicisi’nde maksimum 12 modül kullanılabilir.
Article number 3BSE092691R1
Communication protocol IEC 61850
Client or server MMS (Client), Goose (Publisher & Subscriber)
Transmission speed 10/100 Mbit/s
Network redundancy No
Module redundancy No
Hot Swap Yes
Used together with HI Controller Yes
