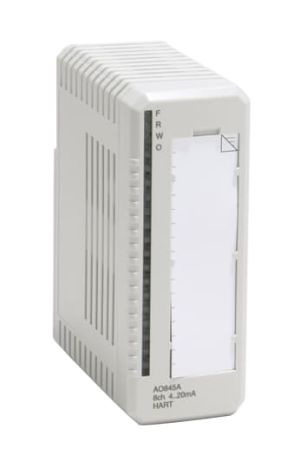

AO845/AO845A Analog Çıkış Modülü, tekli veya yedekli uygulamalar için 8 tek kutuplu analog çıkış kanalına sahiptir. Modül, periyodik olarak kendini teşhis eder. Modül teşhisleri şunları içerir:
Harici Kanal Hatası, işlem güç kaynağının çıkış devrelerine sağladığı voltajın çok düşük olması durumunda veya çıkış akımı belirtilen değerin altında olduğunda ve çıkış set değeri 1 mA’dan büyük olduğunda (açık devre) rapor edilir (yalnızca etkin kanallar için rapor edilir).
İç Kanal Hatası, çıkış devresinin doğru akım değerini sağlayamaması durumunda rapor edilir. Yedekli bir çiftte, modül, ModülBağ verici tarafından hata durumuna komutlanır.
Modül Hatası, Çıkış Transistör Hatası, Kısa Devre, Checksum Hatası, Dahili Güç Kaynağı Hatası, Durum Bağlantı Hatası, Bekçi veya Yanlış OSP davranışı durumlarında rapor edilir.
Özellikler ve Faydalar
8 kanallı 4…20 mA çıkış
Tekli veya yedekli uygulamalar için
Topraktan izole edilmiş 8 kanallı bir grup
Analog girişler ZP veya +24 V’ye kısa devre korumalıdır
